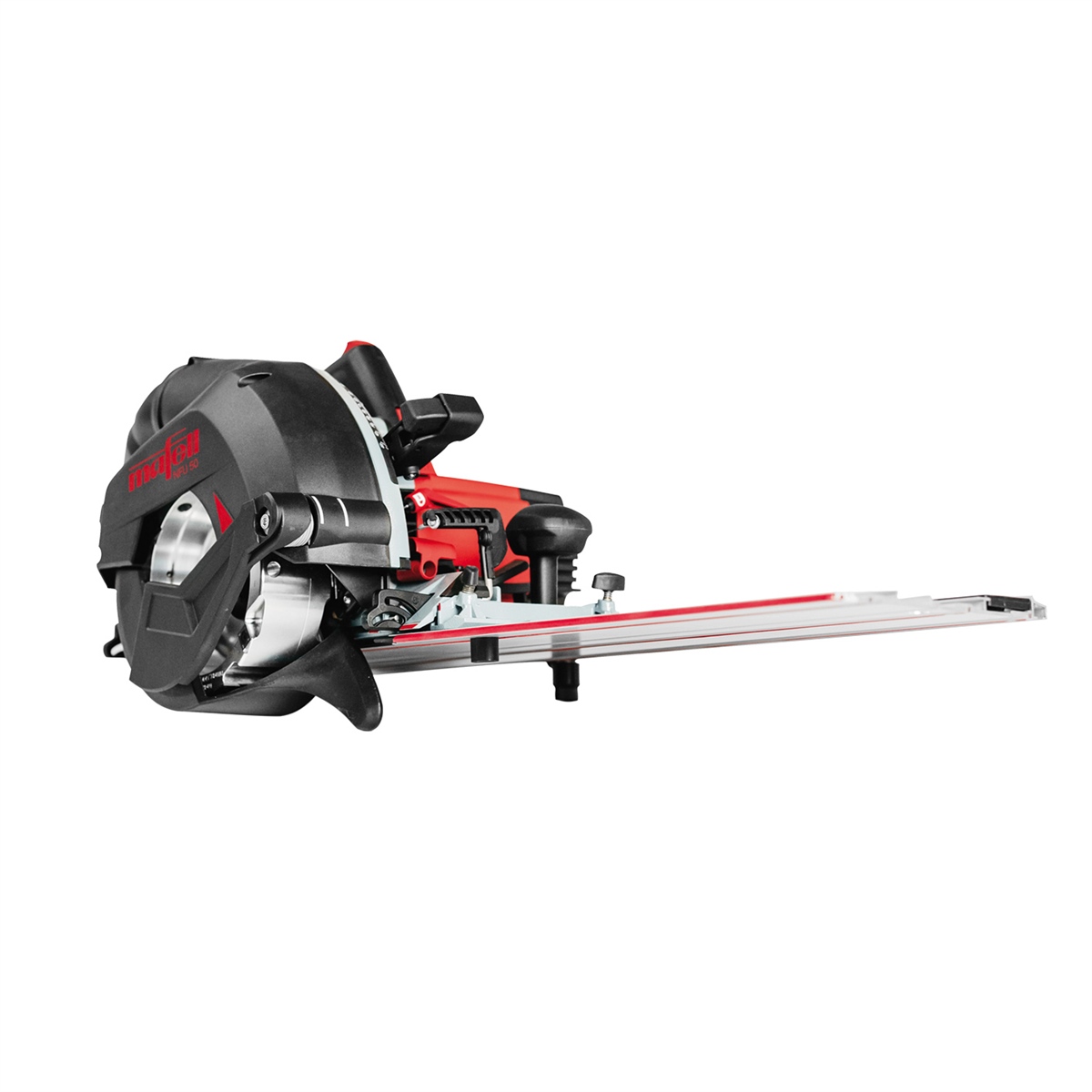

MAFELL Nutfräse NFU 50 Fräse Fräsmaschine Führungsschiene und 2 Verstellnuter

Die Nutfräse NFU 50 ist flexibel einsetzbar und ein Allrounder für unterschiedlichste Fräsungen im Holzbau. Umfangreiches Sonderzubehör erweitert dabei die Möglichkeiten im täglichen Job.
Die Bauweise der NFU 50 besticht durch extrem robuste, hochwertige und präzise gefertigte Bauteile, wie z. B. das leichte MagnesiumDruckgussgehäuse oder die stoßfesten, glasfaserverstärkten Kunststoffteile. Zudem helfen Dir raffinierte Detaillösungen im harten Arbeitseinsatz.

Ausstattung:

• FRÄSTIEFE 50 MM - Die geballte Power und hohe Durchzugskraft der NFU 50 lassen Fräsungen mit einer Breite von 60 mm und einer Tiefe von 50 mm zu.
• ALS KERVENFRÄSE EINSETZBAR - Die NFU 50 lässt sich auch als Kervenfräse verwenden.

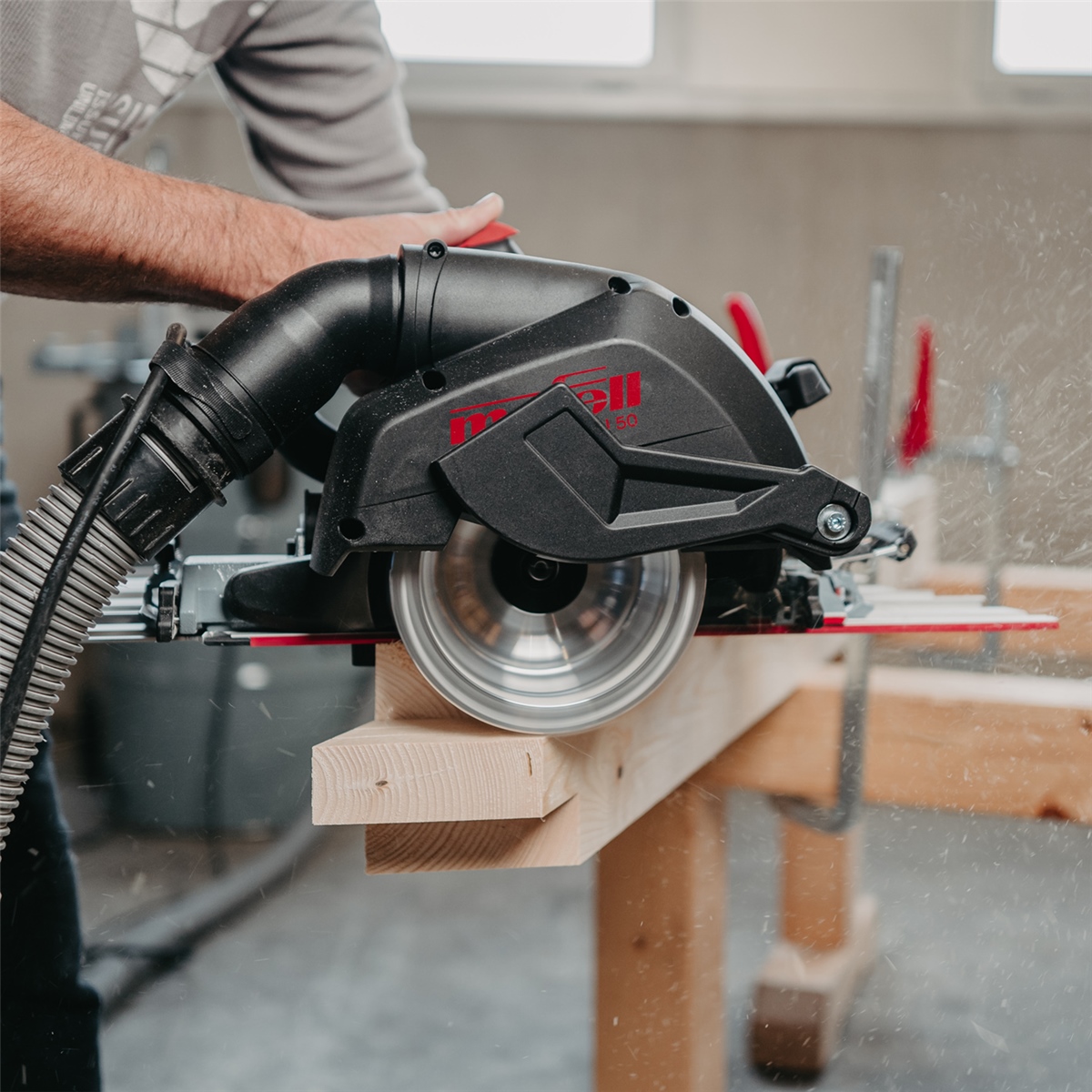

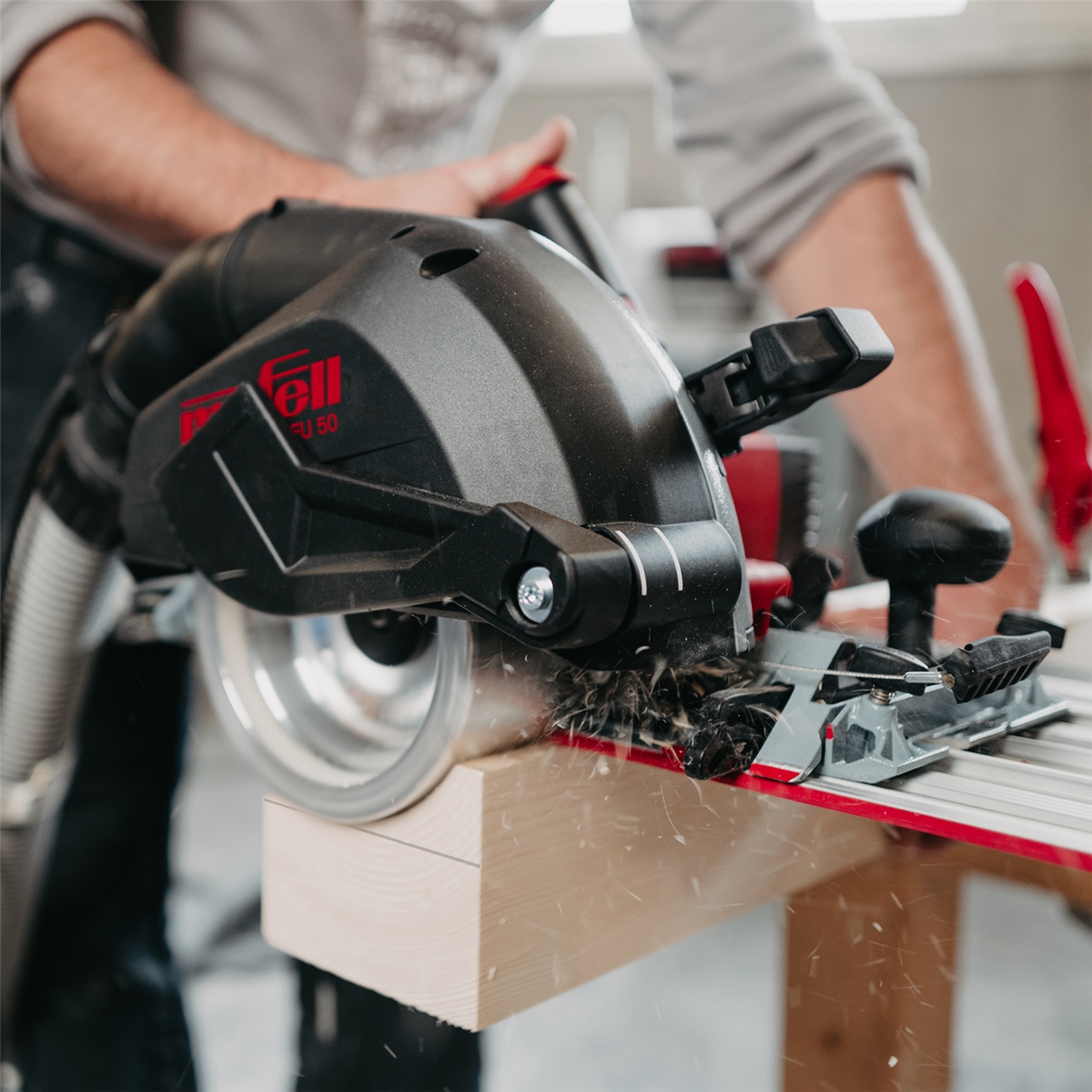

• FÜHRUNGSEINRICHTUNG L FÜR QUERFRÄSUNGEN - Speziell im Holzrahmenbau werden viele Nuten benötigt. Die NFU 50 mit der Führungseinrinchtung L sind hierfür die idealen Partner.

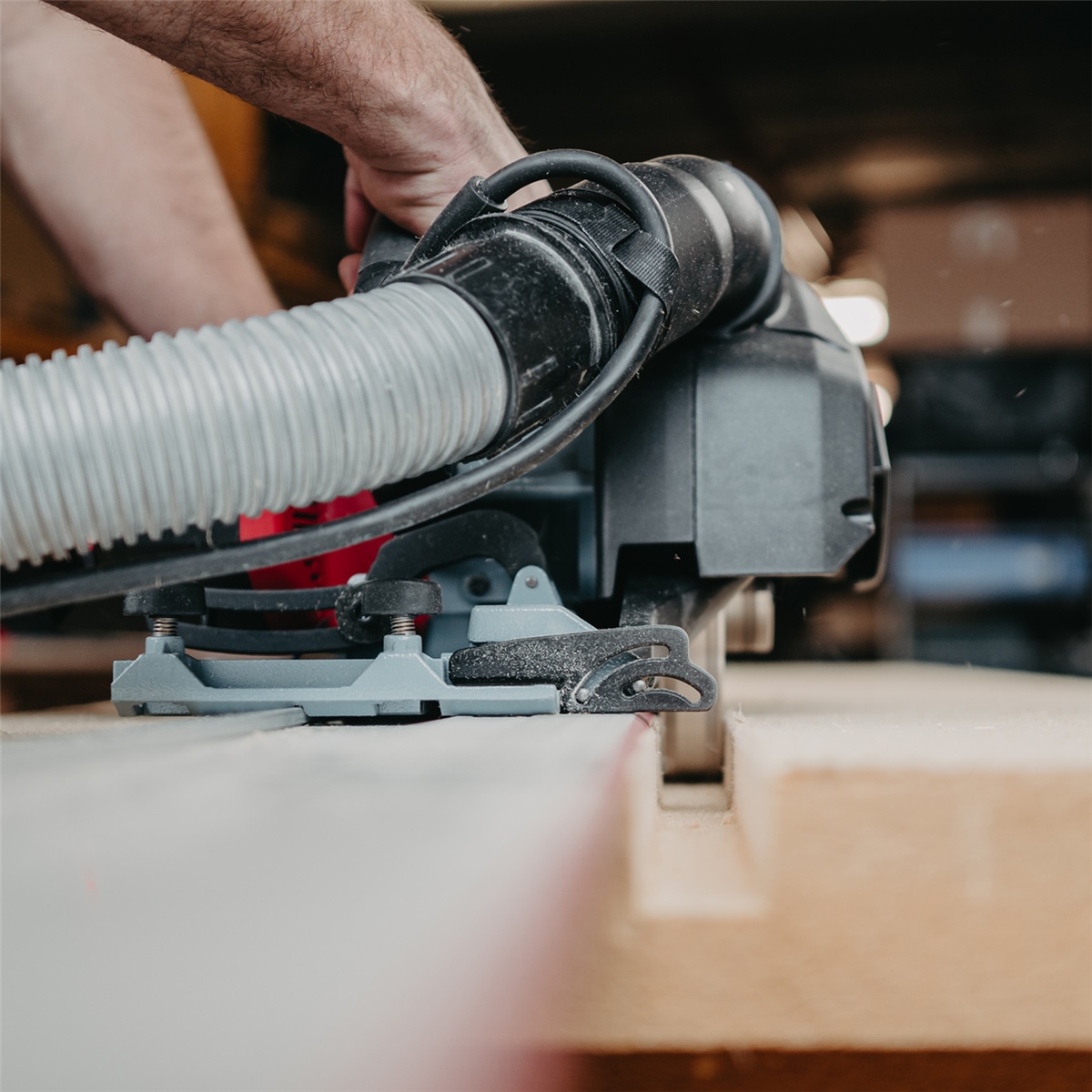

• LÄNGSNUT - Mit dem im Sonderzubehör erhältlichen Verstellnuter können Nuten zum Beispiel für Versorgungsleitungen effektiv und schnell eingefräst werden.
• DER CUprex HOCHLEISTUNGSMOTOR - steht für geballte Power und hohe Durchzugskraft und verfügt über eine leistungsoptimierte Digital-Elektronik.
• SCHIENENENTRIEGELUNG - Mit einem einzigen Knopfdruck lässt sich die NFU von der Kappschiene lösen und freihand oder auf der Führungsschiene verwenden.

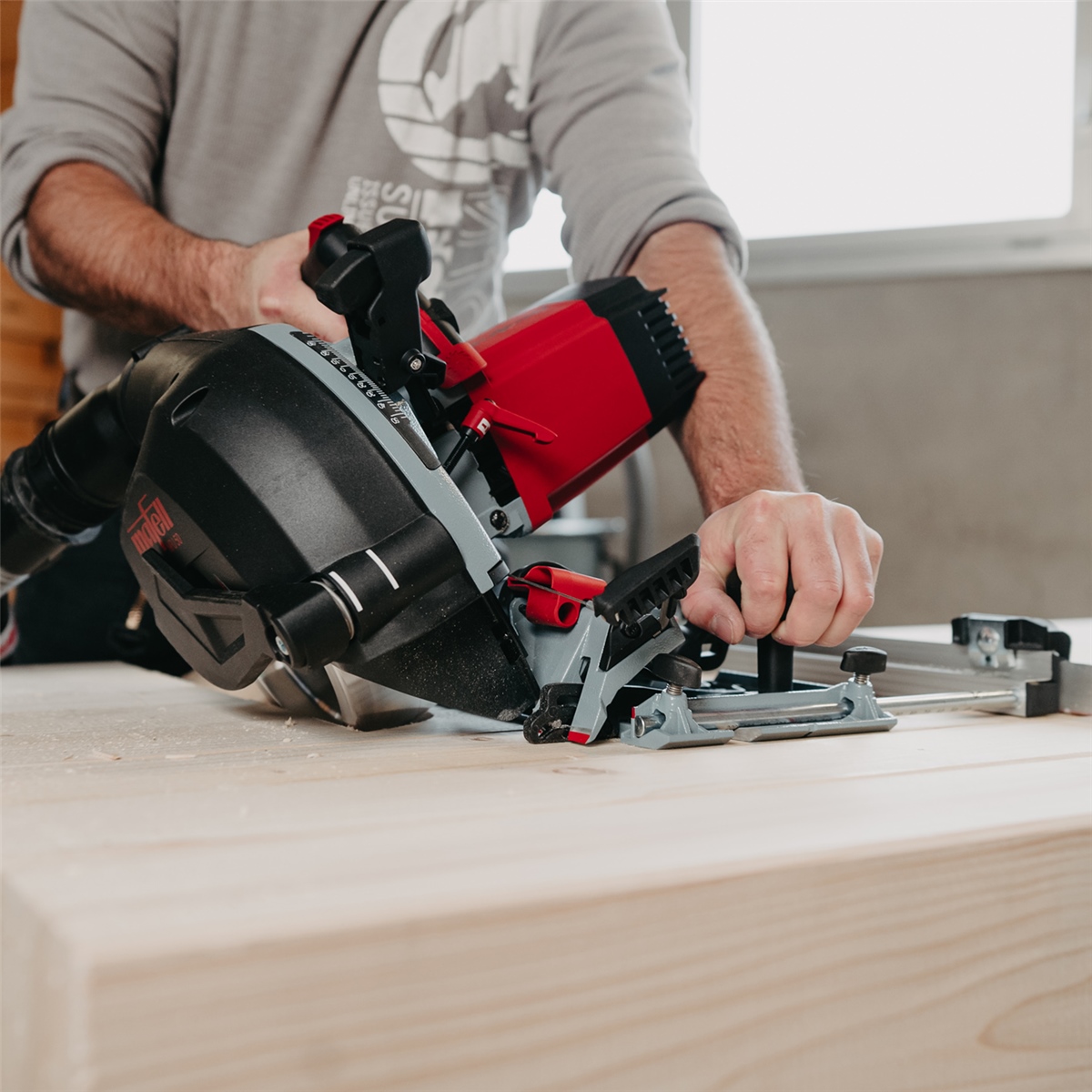

• TIEFENEINSTELLUNG - Mit der 2-in-1-Funktion lässt sich die Schnitttiefe schnell und einfach einstellen. Arretierung lösen, Frästiefe nach Skala einstellen, loslassen, fertig.
• ABSAUGUNG - Der drehbare 58 mm Absaugstutzen für große Spänemengen ist über eine Rastfunktion positionierbar.
• FRÄSTIEFENFIXIERUNG - Die Frästiefe kann mittels Klemmhebel zusätzlich abgestüzt werden.
• SICHERHEITSKONZEPT - Die hydraulische Bremse stoppt das Werkzeug innerhalb von 3 sek. Die blinkende LED-Leuchte signalisiert dem Anwender das noch drehende Fräswerkzeug.
• BIS 45° SCHWENKBAR - Dabei sorgt die Anordnung der Skala für eine optimale Ablesbarkeit von 0 bis 45°.
• WIEDERHOLANSCHLAG - Für oft benötigte Anschlagwinkel werden die beiden Wiederholanschläge an der Unterseite der Führungseinrichtung L festgeklemmt.
• VERSTELLNUTER - Die Breite der Nut kann individuell von 22 bis 40 mm eingestellt werden.
• POSITIONSANZEIGER NFU-PA - Mit dem nach Skala einstellbaren Positionsanzeiger lässt sich die rechte Kante des Fräsers anzeigen.
• SEITENANSCHLAG SA 625 - Ohne zeitraubendes Anreissen lassen sich Nuten im Rastermaß von 62,5 cm beliebig wiederholen.

Einsatzgebiet:

• Längs- und Quernuten
• Stellbretter (Führungseinrichtung)
• Füllungen im Fachwerk oder eingeschobenen Decken
• Schrägnuten bis 45°
• Zapfen
• Materialeinsatz z. B.: Vollholz, Plattenwerkstoffe

Technische Daten:

• Motorleistung: 2300 Watt
• Spannung: 230 Volt / 50 Hz
• Strom bei Normallast: 10,8 A
• Frästiefe ohne Schiene: 0 - 50 mm
• Frästiefe mit Schiene: 0 - 44 mm
• Fräslänge mit Führungseinrichtung: 370 mm
• Leerlaufdrehzahl: 5900 U/min
• Drehzahl bei Normallast: 4500 U/min
• Schwenkbereich: 0° - 45°
• Werkzeug
  • Durchmesser: 163 mm
  • Grundkörperdicke: 58,1 mm
  • Fräsbreite: 60,5 mm
  • Aufnahmebohrung: 30 mm
• Durchmesser Absaugstutzen: 58 mm
• Schallleistungspegel Lwa: 98,8 dB(A)
• Schalldruckpegel Lpa: 87,8 dB(A)
• Unsicherheit: 1,5 dB(A)
• Schwingungsemissionswert: < 2,5 m/s²
• Maße
  • Höhe: 280 mm
  • Breite: 370 mm
  • Länge: 420 mm
  • Länge mit Schiene: 810 mm
• Gewicht (mit / ohne Führungsschiene): 9,4 kg / 7,4 kg

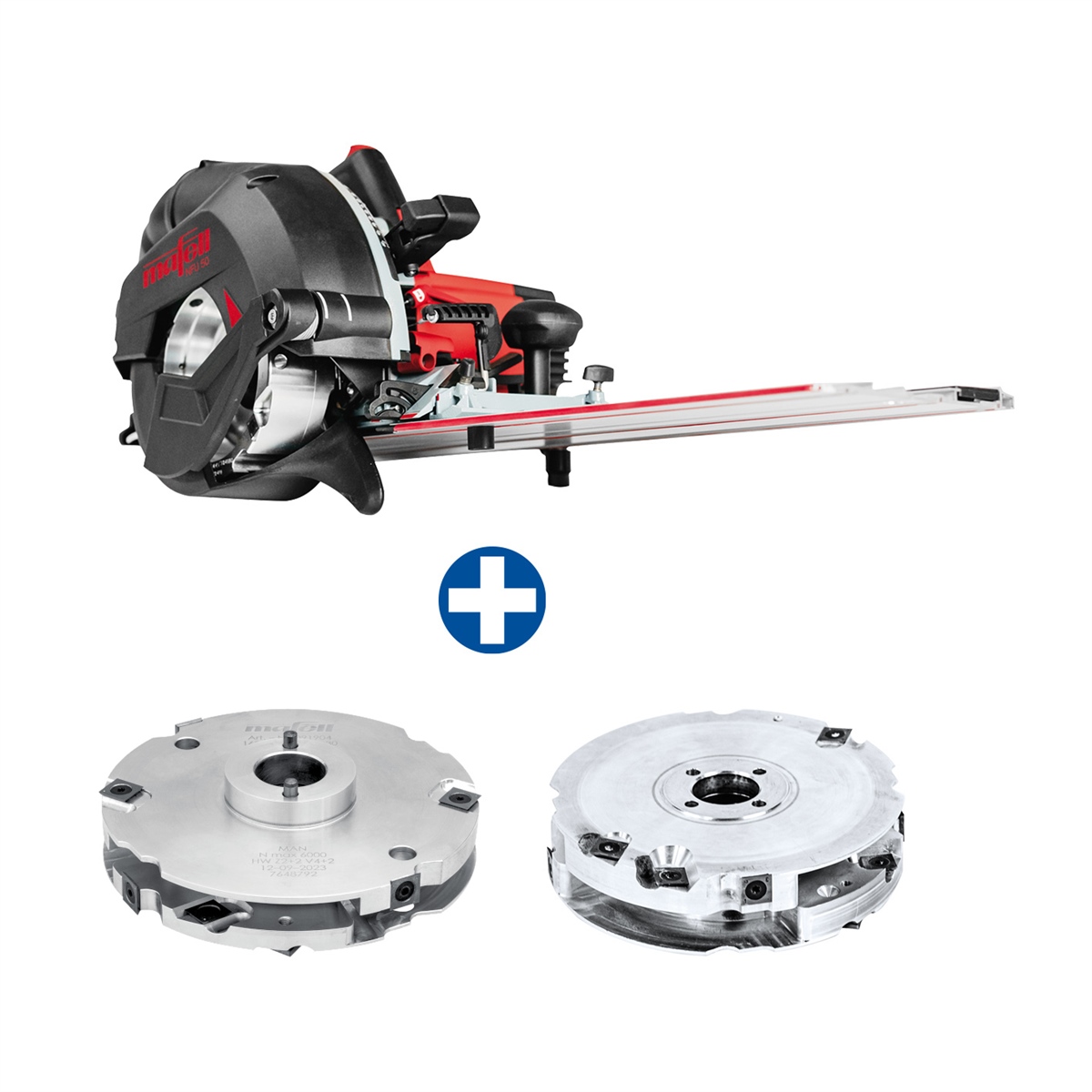

Lieferumfang:

• MAFELL Nutfräse NFU 50
• Fräskopf Ø 163 mm x 60 mm
• Positionsanzeiger NFU-PA
• Seitenanschlag SA 625
• Parallelanschlag
• Führungseinrichtung L
  max. Schnittlänge 370 mm
• 2x Wiederholanschlag
• Schraubendreher SW 6
• Schraubendreher T15
• Anschlussleitung 10 m
• Verstellnuter Ø 163 mm x 20 - 40 mm
• Verstellnuter Ø 163 mm x 15 - 24 mm

Optionales Zubehör:

• Führungsschiene F
  • F80 - 80 cm (204380)
  • F110 - 110 cm (204381)
  • F160 - 160 cm (204365)
  • F210 - 210 cm (204382)
  • F310 - 310 cm (204383)
• Winkelanschlag F-WA (205357)
• Führungsschienen-Tasche F160 (204626)
• Führungsschienen-Taschen-Set (204805)
  • 2x Führungsschiene F160
  • Verbindungsstück F-VS
  • 2x Spannzwinge F-SZ 180mm
  • Führungsschienen-Tasche
• Führungsschienen-Taschen-Set (204749)
  • Führungsschiene F80
  • Führungsschiene F160
  • Winkelanschlag F-WA
  • Verbindungsstück F-VS
  • 2x Spannzwinge F-SZ 180mm
  • Führungsschienen-Tasche
• Verbindungsstück F-VS (204363)
• Endkappen F-EK (205400)
• Spanreißschutz F-SS 3,4m (204375)
• Haftprofil F-HP 6,8m (204376)
• Spannzwinge F-SZ 180mm (207770)
• Führungsschiene 300 cm (037037)
  zweiteilig mit Verbindungsstück
• Führungsschiene 300 cm (200672)
  einteilig
• Führungsschienenverlängerung 150 cm (036553)
• Adapterpaar für Parallelanschlag (037195)
• Parallelanschlag K85-PA (205323)
• Untergreifanschlag K85-UA (205166)
• Universalführung (Schifterschiene) (202069)
• Maschinenhalterung S200-MH (207164)
• Absaugschlauch 5m (093730)
  Ø 49 mm mit Aufnahme 58 mm - Ø 66 Bajonett, statisch
• Seitenanschlag SA 625 (207183)
• Fräskopf Ø 163 mm x 60 mm (091901)
• Fräskopf Ø 163 mm x 46 mm (091902)

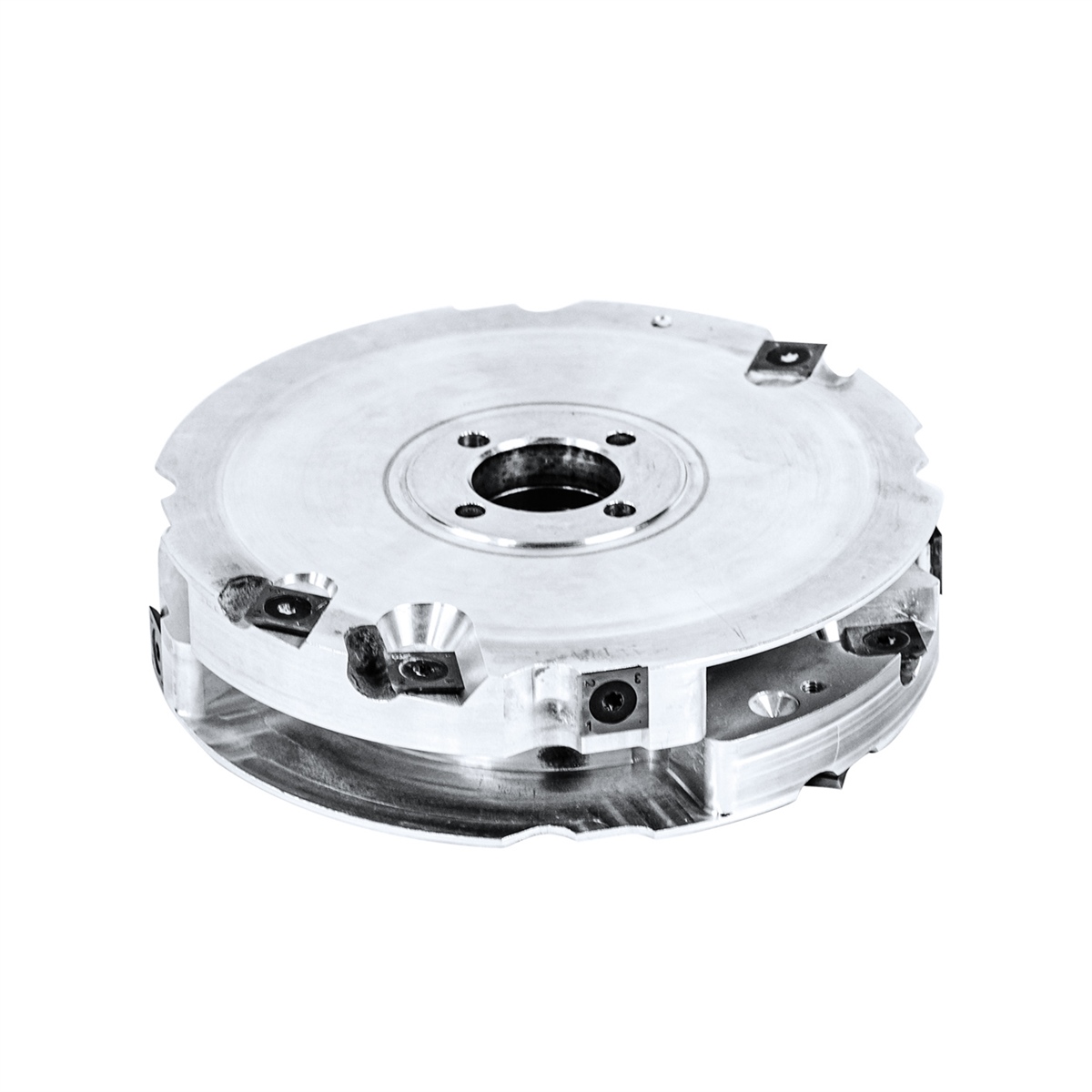

• Verstellnuter Ø 163 mm x 22 - 40 mm (091899)

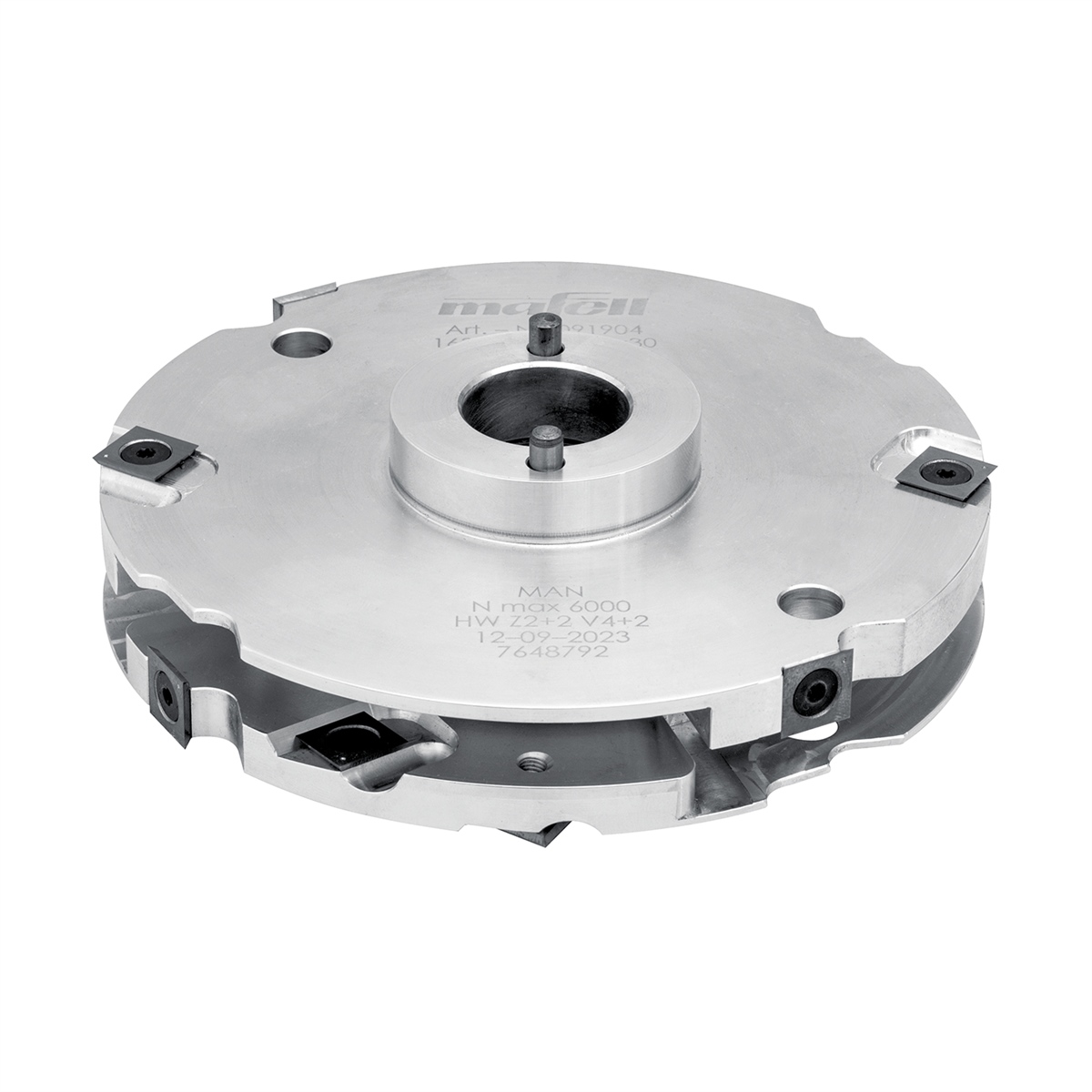

• Verstellnuter Ø 163 mm x 15 - 24 mm (091904)
• Wendemesser (201927)
  14 x 14 x 2 mm (12 Stück erforderlich)
